Nagy teljesítmény és egyszerű használat
Az új generációs E5_C hőmérsékletszabályozó új globális színvonalat képvisel a pontosság és a felhasználóbarát kialakítás tekintetében. A legjobb szabályozási teljesítmény, könnyű beállítás és a fehér IP66 LCD-kijelző kitűnő láthatósága egy helytakarékos, csupán 60 mm beépítési mélységű házban.
- Gyors és pontos szabályozás: 50 ms-os mintavételezési ciklus
- Könnyen beállítható és intuitív módon kezelhető a CX-Thermo szoftverrel tápegység nélkül
- A legjobb kontrasztú kijelző fehér LCD-technológiával: messziről és bármilyen szögből jól látható
- Hasznos riasztási és diagnosztikai funkciók a biztos működéshez
- A praktikus időzítő és a logikai funkciók szükségtelenné teszik a PLC-t
- További típusok is elérhetők eltérő funkciókkal. Kérjük, tekintse meg a vonatkozó termékkatalógust

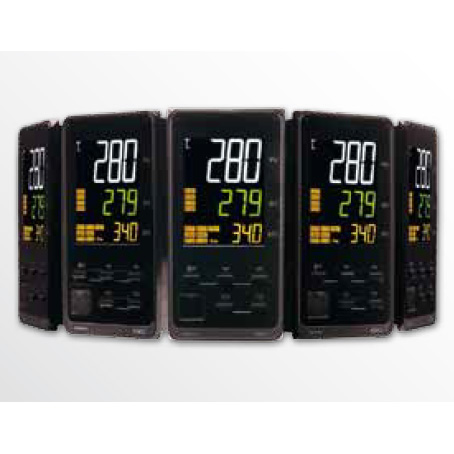

LCD display
Magas kontrasztú LCD kijelző a legjobb leolvashatóság érdekében
A vezérlőkbe szerelt nagyméretű, magas kontrasztú fehér LED kijelzők tökéletes élességet biztosítanak, és messziről, bármilyen szögből leolvashatók, függetlenül a környezeti megvilágítás mértékétől. Ez nemcsak a felhasználók kényelmét fokozza, hanem gyakorlatilag a leolvasási hibákat is kizárja.
Easy Set-up
Egyszerű beállítás, gyors és intuitív működtetés
A vezérlők beállítását megkönnyítik az automatikus behangolási algoritmusok és az Omron új intuitív CX-Thermo támogatási szoftvere. Ez lehetővé teszi a paraméterek gyorsabb beállítását, és az eszközök könnyebb szabályozását, illetve jelentősen egyszerűsíti a karbantartást. A vezérlő előlapján található egy időt megtakarító shift billentyű is, mellyel a beállított értékek gyorsan módosíthatók, illetve amelyhez olyan alternatív funkciók társíthatók, mint az automatikus hangolás vagy az INDÍTÁS/LEÁLLÍTÁS.
Precise control
Kiemelkedő szabályozási teljesítmény
A pontos és érzékeny vezérlést az új vezérlők 50 ms mintavételezési ideje és az Omron 2-PID vezérlő algoritmusa biztosítja. Ez a nagy teljesítményű, szabadalmaztatott algoritmus fokozott vezérlési stabilitást nyújt, ami garantálja az egységes termékminőséget. A kevésbé kritikus alkalmazások esetén az E5CC/E5EC vezérlők is biztosítják az egyszerű be/kikapcsolási vezérlést.
Useful functions
Hasznos új funkciók és jellemzők
A vezérlők számos olyan új funkciót tartalmaznak, mely tovább fokozza alkalmazhatóságuk szintjét. Ezek közé tartozik az időzítő funkció, a fűtési és hűtési PID funkció, a beállított értékre való felfuttatási funkció, a továbbfejlesztett riasztási mód és a továbbfejlesztett manuális kimenet. Ezen funkciók kiegészítésére szolgál többek között a beállított érték bemenete, az átviteli kimenet, az eseménybemenet és a segédkimenet.
Szelepvezérelt kemencék potenciométeres visszacsatolással a kerámiaiparban
Ordering information
E5CC (48 × 48 mm) Screw terminals
| Control Output | Option no | Option description | Alarm outputs | Order code | |
|---|---|---|---|---|---|
| 100 to 240 VAC | 24 VAC/DC | ||||
| Out1: Relay Out2: non |
000 | No option | 3 | E5CC-RX3A5M-000 | E5CC-RX3D5M-000 |
| 001 | HB/HS alarm for 1-phase heaters, 2 EV inputs | 3 | E5CC-RX3A5M-001 | E5CC-RX3D5M-001 | |
| 003 | HB/HS alarm for 3-phase heaters, RS485 | 3 | E5CC-RX3A5M-003 | E5CC-RX3D5M-003 | |
| 006 | 2 EV inputs, transfer output | 3 | E5CC-RX3A5M-006 | E5CC-RX3D5M-006 | |
| 007 | 2 EV inputs, remote SP | 3 | E5CC-RX3A5M-007 | E5CC-RX3D5M-007 | |
| Out1: Voltage (pulse) Out2: non |
000 | No option | 3 | E5CC-QX3A5M-000 | E5CC-QX3D5M-000 |
| 001 | HB/HS alarm for 1-phase heaters, 2 EV inputs | 3 | E5CC-QX3A5M-001 | E5CC-QX3D5M-001 | |
| 003 | HB/HS alarm for 3-phase heaters, RS485 | 3 | E5CC-QX3A5M-003 | E5CC-QX3D5M-003 | |
| 006 | 2 EV inputs, transfer output | 3 | E5CC-QX3A5M-006 | E5CC-QX3D5M-006 | |
| 007 | 2 EV inputs, remote SP | 3 | E5CC-QX3A5M-007 | E5CC-QX3D5M-007 | |
| Out1: Linear current Out2: non |
000 | No option | 3 | E5CC-CX3A5M-000 | E5CC-CX3D5M-000 |
| 004 | RS485, 2 EV inputs | 3 | E5CC-CX3A5M-004 | E5CC-CX3D5M-004 | |
| 006 | 2 EV inputs, transfer output | 3 | E5CC-CX3A5M-006 | E5CC-CX3D5M-006 | |
| 007 | 2 EV inputs, remote SP | 3 | E5CC-CX3A5M-007 | E5CC-CX3D5M-007 | |
Other models with 2 control outputs, 4 EV inputs or with different kind of option combination are available on request. Please contact the local sales office for special request.
E5CC (48 × 48 mm) Push-in plus terminals
| Control Output | Option no | Option description | Alarm outputs | Order code | |
|---|---|---|---|---|---|
| 100 to 240 VAC | 24 VAC/DC | ||||
| Out1: Relay Out2: non |
000 | No option | 2 | E5CC-RX2ABM-000 | E5CC-RX2DBM-000 |
| 001 | HB/HS alarm for 1-phase heaters, 2 EV inputs | 2 | E5CC-RX2ABM-001 | E5CC-RX2DBM-001 | |
| 002 | HB/HS alarm for 1-phase heaters, RS485 | 2 | E5CC-RX2ABM-002 | E5CC-RX2DBM-002 | |
| 004 | RS485, 2 EV inputs | 2 | E5CC-RX2ABM-004 | E5CC-RX2DBM-004 | |
| 006 | 2 EV inputs, Tranfer output | 2 | E5CC-RX2ABM-006 | E5CC-RX2DBM-006 | |
| Out1: Voltage (pulse) Out2: non |
000 | No option | 2 | E5CC-QX2ABM-000 | E5CC-QX2DBM-000 |
| 001 | HB/HS alarm for 1-phase heaters, 2 EV inputs | 2 | E5CC-QX2ABM-001 | E5CC-QX2DBM-001 | |
| 002 | HB/HS alarm for 1-phase heaters, RS485 | 2 | E5CC-QX2ABM-002 | E5CC-QX2DBM-002 | |
| 004 | RS485, 2 EV inputs | 2 | E5CC-QX2ABM-004 | E5CC-QX2DBM-004 | |
| 006 | 2 EV inputs, Tranfer output | 2 | E5CC-QX2ABM-006 | E5CC-QX2DBM-006 | |
E5DC-B Screw terminals
| Control output | No. of auxiliary outputs | Options | Order code | |||
|---|---|---|---|---|---|---|
| HB alarm and HS alarm | No. of event inputs | Communications | Power supply voltage | |||
| 100 to 240 VAC | 24 VAC/DC | |||||
| Relay output | – | – | – | RS-485 | E5DC-RX0ASM-015 | E5DC-RX0DSM-015 |
| E5DC-RX0AUM-015 | E5DC-RX0DUM-015 | |||||
| 2 | – | E5DC-RX2ASM-000 | E5DC-RX2DSM-000 | |||
| E5DC-RX2AUM-000 | E5DC-RX2DUM-000 | |||||
| Detection for single-phase heater | RS-485 | E5DC-RX2ASM-002 | E5DC-RX2DSM-002 | |||
| E5DC-RX2AUM-002 | E5DC-RX2DUM-002 | |||||
| 1 | – | E5DC-RX2ASM-017 | E5DC-RX2DSM-017 | |||
| E5DC-RX2AUM-017 | E5DC-RX2DUM-017 | |||||
| Voltage output (for driving SSR) |
– | – | – | RS-485 | E5DC-QX0ASM-015 | E5DC-QX0DSM-015 |
| E5DC-QX0AUM-015 | E5DC-QX0DUM-015 | |||||
| 2 | – | E5DC-QX2ASM-000 | E5DC-QX2DSM-000 | |||
| E5DC-QX2AUM-000 | E5DC-QX2DUM-000 | |||||
| Detection for single-phase heater | RS-485 | E5DC-QX2ASM-002 | E5DC-QX2DSM-002 | |||
| E5DC-QX2AUM-002 | E5DC-QX2DUM-002 | |||||
| 1 | – | E5DC-QX2ASM-017 | E5DC-QX2DSM-017 | |||
| E5DC-QX2AUM-017 | E5DC-QX2DUM-017 | |||||
| Linear current output | – | – | – | RS-485 | E5DC-CX0ASM-015 | E5DC-CX0DSM-015 |
| E5DC-CX0AUM-015 | E5DC-CX0DUM-015 | |||||
| 2 | – | E5DC-CX2ASM-000 | E5DC-CX2DSM-000 | |||
| E5DC-CX2AUM-000 | E5DC-CX2DUM-000 | |||||
| RS-485 | E5DC-CX2ASM-015 | E5DC-CX2DSM-015 | ||||
| E5DC-CX2AUM-015 | E5DC-CX2DUM-015 | |||||
| 1 | – | E5DC-CX2ASM-016 | E5DC-CX2DSM-016 | |||
| E5DC-CX2AUM-016 | E5DC-CX2DUM-016 | |||||
E5DC-B Push-in plus terminals
| Control output | No. of auxiliary outputs | Options | Order code | ||
|---|---|---|---|---|---|
| HB alarm and HS alarm | Communications | Power supply voltage | |||
| 100 to 240 VAC | 24 VAC/DC | ||||
| Relay output | 2 | – | – | E5DC-RX2ABM-000 | E5DC-RX2DBM-000 |
| Detection for single-phase heater | RS-485 | E5DC-RX2ABM-002 | E5DC-RX2DBM-002 | ||
| – | – | E5DC-RX0ABM-015 | E5DC-RX0DBM-015 | ||
| Voltage output (for driving SSR) |
2 | – | – | E5DC-QX2ABM-000 | E5DC-QX2DBM-000 |
| Detection for single-phase heater | RS-485 | E5DC-QX2ABM-002 | E5DC-QX2DBM-002 | ||
| – | – | E5DC-QX0ABM-015 | E5DC-QX0DBM-015 | ||
| Linear current output | 2 | – | – | E5DC-CX2ABM-000 | E5DC-CX2DBM-000 |
| – | RS-485 | E5DC-CX0ABM-015 | E5DC-CX0DBM-015 | ||
| 2 | E5DC-CX2ABM-015 | E5DC-CX2DBM-015 | |||
E5EC (48 × 96 mm)/E5AC (96 × 96 mm) Screw terminals
| Control Output | Option no | Option description | Alarm outputs | Order code | |
|---|---|---|---|---|---|
| 100 to 240 VAC | 24 VAC/DC | ||||
| Out1: Relay Out2: non |
000 | No option | 4 | E5_C-RX4A5M-000 | E5_C-RX4D5M-000 |
| 009 | HB/HS alarm for 3-phase heaters, RS485, 2 EV inputs | 4 | E5_C-RX4A5M-009 | E5_C-RX4D5M-009 | |
| 010 | HB/HS alarm for 1-phase heaters, 4 EV inputs | 4 | E5_C-RX4A5M-010 | E5_C-RX4D5M-010 | |
| 011 | HB/HS alarm for 1-phase heaters, 6 EV inputs, remote SP, transfer output |
4 | E5_C-RX4A5M-011 | E5_C-RX4D5M-011 | |
| Out1: Voltage (pulse) Out2: non |
000 | No option | 4 | E5_C-QX4A5M-000 | E5_C-QX4D5M-000 |
| 009 | HB/HS alarm for 3-phase heaters, RS485, 2 EV inputs | 4 | E5_C-QX4A5M-009 | E5_C-QX4D5M-009 | |
| 010 | HB/HS alarm for 1-phase heaters, 4 EV inputs | 4 | E5_C-QX4A5M-010 | E5_C-QX4D5M-010 | |
| 011 | HB/HS alarm for 1-phase heaters, 6 EV inputs, remote SP, transfer output |
4 | E5_C-QX4A5M-011 | E5_C-QX4D5M-011 | |
| Out1: Linear current Out2: non |
000 | No option | 4 | E5_C-CX4A5M-000 | E5_C-CX4D5M-000 |
| 004 | 2 EV inputs, RS485 | 4 | E5_C-CX4A5M-004 | E5_C-CX4D5M-004 | |
| 014 | RS485, 4 EV inputs, remote SP, transfer output | 4 | E5_C-CX4A5M-014 | E5_C-CX4D5M-014 | |
| Out1: Relay Out2: Relay Positional proportional control model |
000 | No option | 4 | E5_C-PR4A5M-000 | E5_C-PR4D5M-000 |
| 004 | 2 EV inputs, RS485 | 4 | E5_C-PR4A5M-004 | E5_C-PR4D5M-004 | |
| 014 | RS485, 4 EV inputs, remote SP, transfer output | 4 | E5_C-PR4A5M-014 | E5_C-PR4D5M-014 | |
Other models with 2 control outputs or with different kind of option combination are available on request. Please contact the local sales office for special request. Replace “_” with “A” for E5AC or “E” for E5EC.
E5EC (48 × 96 mm) Push-in plus terminals
| Control Output | Option no | Option description | Alarm outputs | Order code | |
|---|---|---|---|---|---|
| 100 to 240 VAC | 24 VAC/DC | ||||
| Out1: Relay Out2: non |
000 | No option | 4 | E5EC-RX4ABM-000 | E5EC-RX4DBM-000 |
| 008 | HB/HS alarm for 1-phase heaters, RS485, 2 EV inputs | 4 | E5EC-RX4ABM-008 | E5EC-RX4DBM-008 | |
| 010 | HB/HS alarm for 1-phase heaters, 4 EV inputs | 4 | E5EC-RX4ABM-010 | E5EC-RX4DBM-010 | |
| 011 | HB/HS alarm for 1-phase heaters, 6 EV inputs, remote SP, transfer output |
4 | E5EC-RX4ABM-011 | E5EC-RX4DBM-011 | |
| Out1: Voltage (pulse) Out2: non |
000 | No option | 4 | E5EC-QX4ABM-000 | E5EC-QX4DBM-000 |
| 008 | HB/HS alarm for 1-phase heaters, RS485, 2 EV inputs | 4 | E5EC-QX4ABM-008 | E5EC-QX4DBM-008 | |
| 010 | HB/HS alarm for 1-phase heaters, 4 EV inputs | 4 | E5EC-QX4ABM-010 | E5EC-QX4DBM-010 | |
| 011 | HB/HS alarm for 1-phase heaters, 6 EV inputs, remote SP, transfer output |
4 | E5EC-QX4ABM-011 | E5EC-QX4DBM-011 | |
Other models with 2 Alarm outputs are available on request. Please contact the local sales office for special request.
E5GC (48 × 24 mm)
| Control Output | Terminal type | Option no | Option description | Alarm outputs | Order code | |
|---|---|---|---|---|---|---|
| 100 to 240 VAC | 24 VAC/DC | |||||
| Out1: Relay | Screwless clamp | 000 | No option | 1 | E5GC-RX1ACM-000 | E5GC-RX1DCM-000 |
| 015 | RS485 | 1 | E5GC-RX1ACM-015 | E5GC-RX1DCM-015 | ||
| 024 | 2 EV inputs | 1 | E5GC-RX1ACM-024 | E5GC-RX1DCM-024 | ||
| Out1: Voltage (pulse) | Screwless clamp | 000 | No option | 1 | E5GC-QX1ACM-000 | E5GC-QX1DCM-000 |
| 015 | RS485 | 1 | E5GC-QX1ACM-015 | E5GC-QX1DCM-015 | ||
| 024 | 2 EV inputs | 1 | E5GC-QX1ACM-024 | E5GC-QX1DCM-024 | ||
| Out1: Linear current | Screwless clamp | 000 | No option | 1 | E5GC-CX1ACM-000 | E5GC-CX1DCM-000 |
| 015 | RS485 | 1 | E5GC-CX1ACM-015 | E5GC-CX1DCM-015 | ||
| 024 | 2 EV inputs | 1 | E5GC-CX1ACM-024 | E5GC-CX1DCM-024 | ||
Other models with screw terminals, 0 or 2 Alarm outputs, 1 Event input or HBA alarm are available on request. Please contact the local sales office for special request.

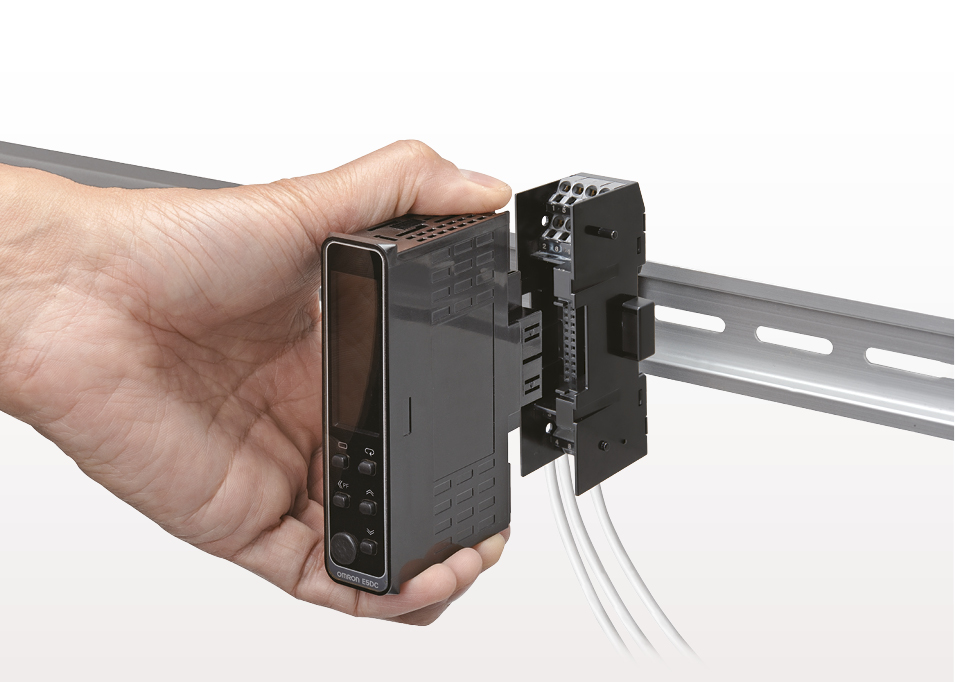

E5DC (In-panel mounting)
| Control Output | Option no | Option description | Alarm outputs | Order code | |
|---|---|---|---|---|---|
| 100 to 240 VAC | 24 VAC/DC | ||||
| Out1: Relay | 000 | No option | 2 | E5DC-RX2ASM-000 | E5DC-RX2DSM-000 |
| 002 | HB/HS alarm for 1-phase heaters, RS485 | 2 | E5DC-RX2ASM-002 | E5DC-RX2DSM-002 | |
| 017 | HB/HS alarm for 1-phase heaters, 1 EV input | 2 | E5DC-RX2ASM-017 | E5DC-RX2DSM-017 | |
| Out1: Voltage (pulse) | 000 | No option | 2 | E5DC-QX2ASM-000 | E5DC-QX2DSM-000 |
| 002 | HB/HS alarm for 1-phase heaters, RS485 | 2 | E5DC-QX2ASM-002 | E5DC-QX2DSM-002 | |
| 017 | HB/HS alarm for 1-phase heaters, 1 EV input | 2 | E5DC-QX2ASM-017 | E5DC-QX2DSM-017 | |
| Out1: Linear current | 000 | No option | 2 | E5DC-CX2ASM-000 | E5DC-CX2DSM-000 |
| 015 | RS485 | 2 | E5DC-CX2ASM-015 | E5DC-CX2DSM-015 | |
| 016 | 1 EV input | 2 | E5DC-CX2ASM-016 | E5DC-CX2DSM-016 | |
Other models with no Alarm output or with different kind of option combination are available on request. Please contact the local sales office for special request.
E5_C optional tools
| Option | Order code |
|---|---|
| USB based configuration cable | E58-CIFQ2, E58-CIFQ2-E (for E5AC, E5DC, E5EC and E5GC) |
| PC based configuration and tuning software | EST2-2C-MV4 |
Specifications
E5CC/E5EC/E5AC
| Item | E5CC | E5EC | E5AC | |
|---|---|---|---|---|
| Power supply voltage | A in model number: 100 to 240 VAC, 50/60 Hz D in model number: 24 VAC, 50/60 Hz; 24 VDC |
|||
| Operating voltage range | 85% to 110% of rated supply voltage | |||
| Power consumption | 6.5 VA max. at 100 to 240 VAC, and 4.1 VA max. at 24 VAC or 2.3 W max. at 24 VDC |
8.3 VA max. at 100 to 240 VAC, and 5.5 VA max. at 24 VAC or 3.2 W max. at 24 VDC |
9.0 VA max. at 100 to 240 VAC, and 5.6 VA max. at 24 VAC or 3.4 W max. at 24 VDC |
|
| Sensor input |
|
|||
| Input impedance | Current input: 150 Ω max., Voltage input: 1 MΩ min. (Use a 1:1 connection when connecting the ES2-HB/THB.) |
|||
| Control method | ON/OFF control or 2-PID control (with auto-tuning) | |||
| Indication accuracy | Thermocouple input: (±0.3% of indicated value or ±1°C, whichever is greater) ±1 digit max. Platinum resistance thermometer input: (±0.2% of indicated value or ±0.8°C, whichever is greater) ±1 digit max. Analog input: ±0.2% FS ±1 digit max. CT input: ±5% FS ±1 digit max. |
Thermocouple input: (±0.3% of indicated value or ±1°C, whichever is greater) ±1 digit max. Platinum resistance thermometer input: (±0.2% of indicated value or ±0.8°C, whichever is greater) ±1 digit max. Analog input: ±0.2% FS ±1 digit max. CT input: ±5% FS ±1 digit max. Potentiometer input: ±5% FS ±1 digit max. |
||
| Auto-Tuning | Yes, 40%/100% MV output limit selection. When using Heat/Cool: Automatic cool gain adjustment | |||
| Self-Tuning | Yes | |||
| Control outputs | Relay output | SPST-NO, 250 VAC, 3 A (resistive load), electrical life: 100,000 operations, minimum applicable load: 5 V, 10 mA |
SPST-NO, 250 VAC, 5 A (resistive load) electrical life: 100,000 operations, minimum applicable load: 5 V, 10 mA |
|
| Voltage output (for driving SSR) | Output voltage: 12 VDC ±20% (PNP), max. load current: 21 mA, with short-circuit protection circuit |
Output voltage: 12 VDC ±20% (PNP), max. load current: 40 mA, with short-circuit protection circuit (The maximum load current is 21 mA for models with two control outputs.) |
||
| Linear current output | 4 to 20 mA DC/0 to 20 mA DC, load: 500 Ω max., resolution: approx. 10,000 | |||
| Auxiliary outputs | Number of outputs | 2,3 | 4 | |
| Output specifications | N.O. relay outputs, 250 VAC, Models with 3 outputs: 2 A (resistive load), electrical life: 100,000 operations, minimum applicable load: 5 V, 10 mA |
N.O. relay outputs, 250 VAC, Models with 4 outputs: 2 A (resistive load), electrical life: 100,000 operations, minimum applicable load: 5 V, 10 mA |
||
| Event inputs | Number of inputs | 2 or 4 or 6 max (depends on the model) | ||
| External contact input specifications | Contact input: ON: 1 kΩ max., OFF: 100 kΩ min. | |||
| Non-contact input: ON: Residual voltage: 1.5 V max., OFF: Leakage current: 0.1 mA max. | ||||
| Current flow: approx. 7 mA per contact | ||||
| Setting method | Digital setting using front panel keys or via Remote Software CX-Thermo V4.5 | |||
| Indication method | 11-segment digital display and individual indicators | |||
| Multi SP | Up to eight set points (SP0 to SP7) can be saved and selected using event inputs, key operations, or serial communications. | |||
| Other functions | Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, heater burnout detection (including SSR failure detection), 40% AT, 100% AT, MV limiter, input digital filter, self-tuning, temperature input shift, run/stop, protection functions, extraction of square root, MV change rate limit, logic operations, PV/SV status display, simple program, automatic cooling coefficient adjustment |
|||
| Ambient operating temperature | –10 to 55°C (with no condensation or icing) | |||
| Ambient operating humidity | 25% to 85% | |||
| Storage temperature | –25 to 65°C (with no condensation or icing) | |||
| Degree of protection | Front panel: IP66, Rear case: IP20, Terminals: IP00 | |||
| Sampling period | 50 ms | |||
| Size in mm (H×W×D) | 48×48×64 | 48×96×64 | 96×96×64 | |
E5GC
| Item | E5GC | |
|---|---|---|
| Power supply voltage | A in model number: 100 to 240 VAC, 50/60 Hz D in model number: 24 VAC, 50/60 Hz; 24 VDC |
|
| Sensor input |
|
|
| Control method | ON/OFF control or 2-PID control (with auto-tuning) | |
| Control output | Relay output | SPST-NO, 250 VAC, 2 A (resistive load), electrical life: 100,000 operations, minimum applicable load: 5 V, 10 mA (reference value) |
| Voltage output (for driving SSR) | Output voltage 12 VDC ±20% (PNP), max. Load current: 21 mA, with short-circuit protection circuit | |
| Linear current output | 4 to 20 mA DC/0 to 20 mA DC, load: 500 Ω max., resolution: Approx. 10,000 | |
| Auxiliary output | Number of outputs | 1 or 2 (depends on model) |
| Output specifications | SPST-NO relay outputs, 250 VAC, 2 A (resistive load), Electrical life: 100,000 operations, Minimum applicable load: 10 mA at 5 V (reference value) |
|
| Indication method | 11-segment digital displays and individual indicators Character height: PV: 10.5 mm, SV: 5.0 mm |
|
| Multi SP | Up to eight set points (SP0 to SP7) can be
saved and selected using the event inputs, key operations, or serial
communications.
2
Only four set points are selectable for event
inputs. |
|
| Other functions | Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, heater burnout (HB) alarm (including SSR failure (HS) alarm), 40% AT, 100% AT, MV limiter, input digital filter, self tuning, robust tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, logic operations, temperature status display, simple programming, moving average of input value, display brightness setting, simple transfer output, and work bit message.
2
Simple
transfer output and work bit message are only for E5GC. |
|
| Size in mm (H×W×D) | 24×48×93 | |
E5DC
| Item | E5DC | |
|---|---|---|
| Power supply voltage | A in model number: 100 to 240 VAC, 50/60 Hz D in model number: 24 VAC, 50/60 Hz; 24 VDC |
|
| Operating voltage range | 85% to 110% of rated supply voltage | |
| Power consumption | 4.9 VA max. at 100 to 240 VAC, and 2.8 VA max. at 24 VDC or 1.5 W max. at 24 VDC |
|
| Sensor input |
|
|
| Input impedance | Current input: 150 W max., Voltage input: 1 MW min. (Use a 1:1 connection when connecting the ES2-HB/THB.) | |
| Control method | ON/OFF control or 2-PID control (with auto-tuning) | |
| Indication accuracy | Thermocouple input: (±0.3% of PV or ±1°C, whichever is greater) ±1 digit max. Platinum resistance thermometer input: (±0.2% of PV or ±0.8°C, whichever is greater) ±1 digit max. Analog input: ±0.2% FS ±1 digit max. CT input: ±5% FS ±1 digit max. |
|
| Auto-Tuning | Yes, 40%/100% MV output limit selection. When using Heat/Cool: Automatic cool gain adjustment | |
| Self-Tuning | Yes | |
| Control outputs | Relay output | SPST-NO, 250 VAC, 3 A (resistive load), electrical life: 100,000 operations, minimum applicable load: 5 V, 10 mA |
| Voltage output (for driving SSR) | Output voltage: 12 VDC ±20% (PNP), max. load current: 20 mA, with short-circuit protection circuit | |
| Linear current output | 4 to 20 mA DC/0 to 20 mA DC, load: 500 Ω max., resolution: approx. 10,000 | |
| Auxiliary outputs | Number of outputs | 2 (depends on model) |
| Output specifications | SPST-NO relay outputs: 250 VAC, 2 A (resistive load), Electrical life: 100,000 operations, minimum applicable load: 5 V, 10 mA |
|
| Event inputs | Number of inputs | 1 (depends on model) |
| External contact input specifications | Contact input: ON: 1 kΩ max., OFF: 100 kΩ min. | |
| Non-contact input: ON: Residual voltage: 1.5 V max., OFF: Leakage current: 0.1 mA max. | ||
| Current flow: approx. 7 mA per contact | ||
| Setting method | Digital setting using front panel keys | |
| Indication method | 11-segment digital displays and individual indicators Character height: PV 8.5 mm, SV: 8.0 mm |
|
| Multi SP | Up to eight set points (SP0 to SP7) can be
saved and selected using event inputs, key operations, or serial
communications.
2
Only two set points are selectable for event
inputs. |
|
| Other functions | Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, heater burnout (HB) alarm (including SSR failure (HB) alarm), 40% AT, 100% AT, MV limiter, input digital filter, self tuning, robust tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, simple calculations, temperature status display, simple programming, moving average of input value, and display brightness setting |
|
| Ambient operating temperature | –10 to 55°C (with no condensation or icing), for 3-year warranty: –10 to 50°C (with no condensation or icing) | |
| Ambient operating humidity | 25% to 85% | |
| Storage temperature | –25 to 65°C (with no condensation or icing) | |
| Degree of protection | Main unit: IP20, Terminal unit: IP00 | |
| Sampling period | 50 ms | |
| Size in mm (H×W×D) | 96×22.5×85 | |
E5DC-B
| Item | E5DC-B | |
|---|---|---|
| Power supply voltage | A in model number: 100 to 240 VAC, 50/60 Hz D in model number: 24 VAC, 50/60 Hz; 24 VDC |
|
| Operating voltage range | 85 to 110% of rated supply voltage | |
| Power consumption | 4.9 VA max. at 100 to 240 VAC, and 2.8 VA max. at 24 VDC or 1.5 W max. at 24 VDC | |
| Sensor input |
|
|
| Input impedance | Current input: 150 W max., Voltage input: 1 MW min. (Use a 1:1 connection when connecting the ES2-HB-N/THB-N.) |
|
| Control method | ON/OFF control or 2-PID control (with auto-tuning) | |
| Control output | Relay output | SPST-NO, 250 VAC, 3 A (resistive load), electrical life: 100,000 operations, minimum applicable load: 5 V, 10 mA (reference value) |
| Voltage output (for driving SSR) |
Output voltage 12 VDC ±20% (PNP), max. Load current: 21 mA, with short-circuit protection circuit | |
| Linear current output | 4 to 20 mA DC/0 to 20 mA DC, load: 500 W max., resolution: Approx. 10,000 | |
| Auxiliary output | Number of outputs | 2 (depends on model) |
| Output specifications | SPST-NO relay outputs: 250 VAC, 2 A (resistive load), Electrical life: 100,000 operations, Minimum applicable load: 10 mA at 5 V (reference value) |
|
| Event input
2
This
function is not supported by the E5DC-B. Refer to H177-E1-12. |
Number of inputs | 1 (depends on model) |
| External contact input specifications | Contact input ON: 1 kW max., OFF: 100 kW min. | |
| Non-contact input ON: Residual voltage 1.5 V max.; OFF: Leakage current 0.1 mA max. | ||
| Current flow: approx. 7 mA per contact | ||
| Setting method | Digital setting using front panel keys | |
| Indication method | 11-segment digital displays and individual indicators Character height: PV: 8.5 mm, SV: 8.0 mm |
|
| Multi SP | Up to eight set points (SP0 to SP7) can be
saved and selected using the event inputs, key operations, or serial
communications.
2
Only two set points are selectable for event
inputs. |
|
| Bank switching | None | |
| Other functions | Manual output, heating/cooling control, loop burnout alarm, SP ramp, other alarm functions, heater burnout (HB) alarm (including SSR failure (HS) alarm), 40% AT, 100% AT, MV limiter, input digital filter, self tuning, robust tuning, PV input shift, run/stop, protection functions, extraction of square root, MV change rate limit, logic operations, temperature status display, simple programming, moving average of input value, display brightness setting, simple transfer output, *3 and work bit message
2
Usage is possible for the Digital Temperature Controllers manufactured in July 2014 or later. |
|
| Ambient operating temperature | -10 to 55°C (with no condensation or icing), For 3-year warranty: -10 to 50°C with standard mounting (with no condensation or icing) |
|
| Ambient operating humidity | 25 to 85% | |
| Storage temperature | -25 to 65°C (with no condensation or icing) | |
| Altitude | 2,000 m max. | |
| Recommended fuse | T2A, 250 VAC, time-lag, low-breaking capacity | |
| Installation environment | Overvoltage category II, Pollution Degree 2 (EN/IEC/UL 61010-1) | |
USB communication cable E58-CIFQ2
| Item | E5AC | E5CC | E5DC | E5EC | E5GC |
|---|---|---|---|---|---|
| E58-CIFQ2 | |||||
| E58-CIFQ2-E | – |
Bag sealing
A légmentes lezárási alkalmazásokban rendkívül fontos a helyreállítás sebessége. Valahányszor a lezárókapcsok becsukódnak, hőelvonásra kerül sor a termékbe. Az E5_C azon képessége, hogy a hőmérséklet bármely csökkenése leolvasható és megválaszolható, azt jelenti, hogy a lezárás minősége kis és nagy sebességű működtetésnél egyaránt fenntartható. Riasztás vagy hibás működés esetén a fényesen villogó kijelző azonnal figyelmezteti a kezelőt, aki így elvégezheti a szükséges beavatkozásokat.
Mostoha körülmények
A szabályozóegységek mostoha körülményeknek lehetnek kitéve, ahol víz fröccsenhet ezekre a folyamat során, illetve por kerülhet rájuk vagy felmelegedhetnek a környezet hatására. Az E5CC, E5CSV, H7CX, H5CX és K3HB típus mindegyike a NEMA4X (IP66 egyenértékű) szabványnak megfelelő előlappal rendelkezik, így alkalmasak az ilyen alkalmazásokban való használatra, emellett a kis magasságú kivitelnek köszönhetően alig emelkednek ki a panel előlapján, így kisebb a szennyeződés valószínűsége.
Oven control
A környezeti hatások a hőmérséklet megkívánt alapértéktől való eltérését okozhatják. Az E5CC típusnál lehetőség van annak a szintnek a programozására, amelynél a kijelző elkezd villogni. A riasztási beállítások között megtalálható a beállított értéktől való eltérés, ahol a beállított érték változásával együtt a riasztás is módosul. Az abszolút értéken alapuló riasztásoknál, ahol ezek a 0 értékre vonatkoznak, készenléti állapot lesz érvényes, így a riasztások nem lépnek működésbe a beállított érték elérésekor. A reteszelés azt jelenti, hogy elindítása után csak a tápellátás megszüntetésével kapcsolható ki. Ez ideális megoldás a távfelügyeleti folyamatoknál, mivel a riasztás a következő látogatásig fennmarad.
Baking oven
Számos alkalmazásban fontos a beállított érték megközelítési sebességének szabályozása, valamint elérése után adott ideig való fenntartása. A meredekség ilyen szabályozása segít megelőzni a termék külsejének túlsütését. Többszakaszos szabályozásra azonban rendszerint nincs szükség. Az E5CC egyszerű, kétszakaszos funkciót tartalmaz: a beállított értékre emelkedés szabályozására, és a hőmérséklet időbeli csökkenésének mértéke is beprogramozható.
Applications
Gyorsabb mintavétel és rövidebb vezérlési ciklusidő
Ezzel gyorsabb, precízebb fűtésszabályozás érhető el a gyorsan változó, ingadozásra érzékeny alkalmazások esetén. A mindössze 50 ms mintavételezési idő lehetővé teszi bármely gyorsan változó folyamat megbízható szabályozását.
Ellenőrző jelet villogtató kijelző
A folyamat állapota akár távolról, és akár az értékek értelmezése nélkül is egyértelműen megállapítható. Ha a fűtőberendezések valamelyike nem a beállított értéken üzemel, az ellenőrzőjel kijelzése villogni kezd, figyelmeztetve a kezelőt (ez segíthet például a nem megfelelő tömítésből adódó probléma korai felismerésében).
Hurokmegszakadási és érzékelő-meghibásodási riasztás (beállítható kényszerített beavatkozójel)
A műanyagiparban gyakran cserélik a termék előállításához használt szerszámot. Az érzékelő vagy a fűtőberendezés gyakori újracsatlakoztatása kábelszakadást okozhat (például meghibásodhat a hőelem). Ezek a riasztások gyorsan jelzik a folyamat ilyen jellegű hibáit.
Egyszerű kétlépéses program
A legtöbb kemencében (ilyenek többek között a téglaégető, a kerámiaégető és az élelmiszeripari kemencék) fontos lehet a hőmérséklet időtől függő szabályozása. Ez a szolgáltatás lehetővé teszi az alapjel-elérési, illetve a hőntartási idő beállítását is. A kétlépéses program végén leáll a folyamat, vagy a kezelőnek szóló figyelmeztető riasztás mellett folytatódik. Ezzel a funkcióval kényelmes, felügyelt módon állítható be rögzített minimális vagy maximális égetési/sütési idő. Másik megoldásként különböző meredekség választható a lecsengési periódushoz, lehetővé téve például a hőmérséklet lassú csökkentését, a hőkezelésnek kitett tárgyakban létrejövő szerkezeti repedések kialakulásának megakadályozására.
Egyszerű csatlakoztatás, telepítés és üzemeltetés
Az E5_C sorozat a műszer 5 előlapi billentyűjének használatával néhány lépésben könnyen csatlakoztatható, beállítható és működtethető. CX-Thermo szoftverünk, valamint az intuitív beállítások hasznos navigációs asszisztense nagyon gyors paraméterbeállítást, könnyebb készülékszabályozást és egyszerűbb karbantartást tesz lehetővé.
ThermoMini
A ThermoMini egy egyszerű, számítógép-alapú támogatóeszköz, mely hőmérséklet-szabályozóink paramétereit kezeli. Minden paraméter kezelése egy tömbön belül történik, mely letölthető egy E5_C egységről, és feltölthető egy másikra, emellett pedig CSV fájlformátumban tárolható egy számítógép merevlemezén, ahonnan bármikor visszanyerhető. A CSV fájl könnyedén olvasható, és kinyomtatható iktatás vagy ellenőrzés céljából. A használatban lévő (egyszerre egy) szabályozón egyszerre egy paraméter módosítható. A ThermoMini működését Windows 98-SE, Windows 2000 és Windows XP operációs rendszereken is tesztelték.
Mi azonban az CX-Thermo használatát javasoljuk, mely több programfunkcióval rendelkezik, és képes hőmérséklet-szabályozóink klónozására és optimalizálására.
CX-Thermo
CX-One
Adatlapok
Összes megjelenítése adatlapok
Szoftver
E5CN-E5CC Conversion File Szoftver
Kérjük, jelentkezzen be vagy kérjen közvetlen hozzáférést a dokumentum letöltéséhez
Thermac Temperature Simulation Szoftver
Kérjük, jelentkezzen be vagy kérjen közvetlen hozzáférést a dokumentum letöltéséhez
Regisztráljon a termékfrissítésekért
Kérje innovatív termékeinket, megoldásainkat és szolgáltatásainkat bemutató hírlevelünket közvetlenül postafiókjába.
Köszönjük, hogy feliratkozott az Omron elektronikus hírlevelére. Hamarosan kap tőlünk egy e-mailt, mely tartalmazza a hírlevél regisztrációját aktiváló hivatkozást. Ez az eljárás jogi okokból ill. az Ön e-mail címével való visszaélés megakadályozása érdekében szükséges.
Műszaki hiba lépett fel. Az űrlap adatai nem kerültek feldolgozásra. Elnézést kérünk ezért, kérjük próbálja meg később ismét. Részletek:[details]
DownloadKépzések
Részesüljön képzésben legjobb mérnökeinktől. Kezdőtől a profi szintig.
Képzések megtekintése
