E3C-LDA

Képességek

Nagy pontosságú lézeres érzékelő külön erősítővel

A külön erősítővel rendelkező, nagy pontosságú fotoelektromos érzékelők széles választékban elérhető lézeres érzékelőfejei a legpontosabb pozícionálásra és tárgyérzékelésre képesek.

  • Könnyen telepíthető a szabályozható fókuszpontnak és optikai tengelynek köszönhetően

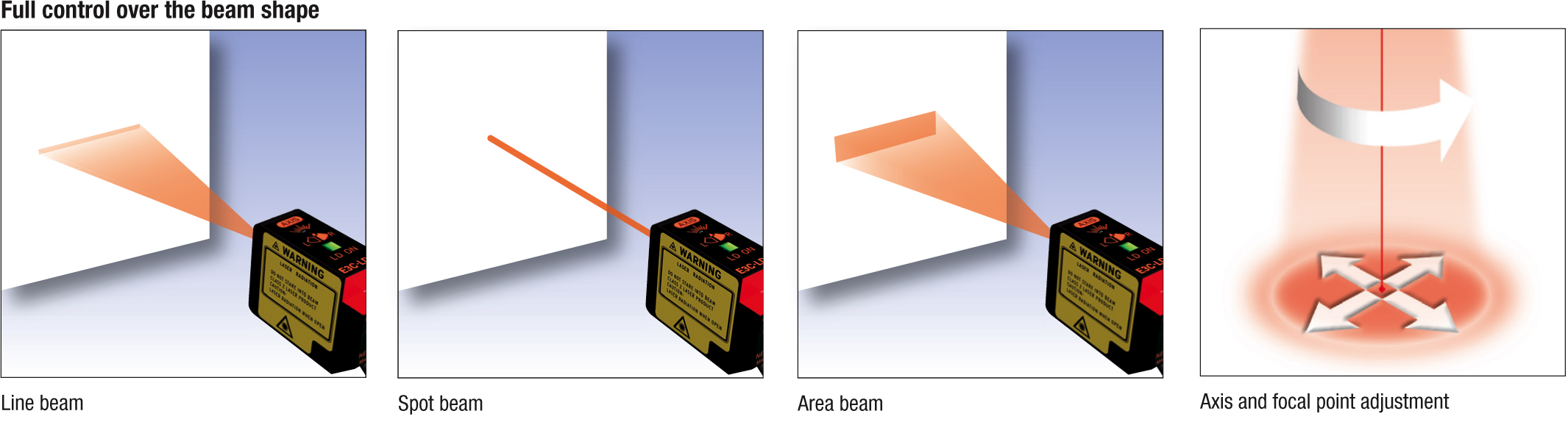

  • Többféle érzékelőfej és lézersugárforma
  • Vezérlési funkciók, egyszerű bekötés és teljesítményhangolási funkció

A pontosabb érzékelésre és mérésre alkalmas készülékeket lásd: ZX-LD.

Tengelypontosság

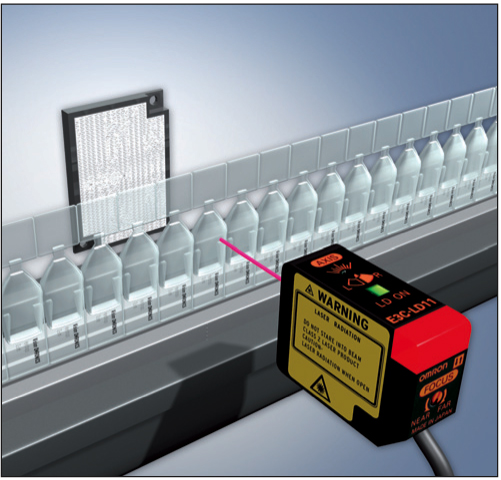

Nagy távolságú pontosság

Nagy hatótávolságú pontos pozícionálás és érzékelés.
  • Tárgyreflexiós: 1 m
  • Prizmás: 7 m
